板式換熱器是一種高效換熱器，由一系列具有一定波紋形狀的金屬片疊裝而成。以下是對板式換熱器的詳細介紹：

一、板式換熱器工作原理

板式換熱器通過將需要傳遞熱量的流體分別流過換熱器中的兩端，使得兩種流體之間發生熱傳導，從而實現熱量的轉移。具體來說，熱量由熱質流體（如蒸汽）經板式傳導給冷質流體（如水），使二者溫度發生變化。

二、板式換熱器結構特點

板片與波紋：板式換熱器的板片被設計成波紋形式，增加了散熱面積，提高了傳熱效率。同時，波紋形態也提高了流體的強制對流傳熱效果。

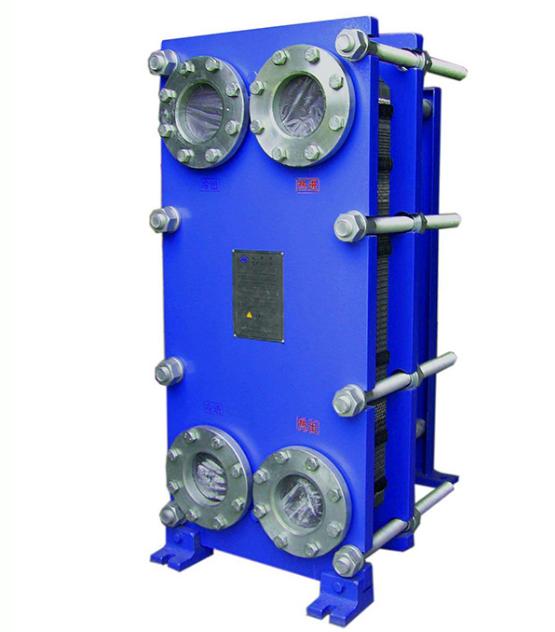

密封與壓緊：可拆卸板式換熱器由許多沖壓有波紋薄板按一定間隔，四周通過墊片密封，并用框架和壓緊螺旋重疊壓緊而成。板片和墊片的四個角孔形成了流體的分配管和匯集管，同時又合理地將冷熱流體分開。

組成部件：板式換熱器基本組成結構包括板式換熱器板片、板式換熱器密封墊片、固定壓緊板、活動壓緊板、夾緊螺栓、上導桿、下導桿以及后立柱等。此外，板式換熱器成套設備還包括平衡槽、離心式衛生泵、熱水裝置（包括蒸汽管路、熱水噴入器）、支架以及儀表箱等。

三、板式換熱器類型與分類

主要型式：板式換熱器的型式主要有框架式（可拆卸式）和釬焊式兩大類。

板片形式：主要有人字形波紋板、水平平直波紋板和瘤形板片三種。

其他分類：

根據單位空間內的換熱面積的多少，板式換熱器屬于緊湊式換熱器，與管殼式換熱器相比占地較小。

根據工藝用途的不同，又有板式加熱器、板式冷卻器、板式冷凝器、板式預熱器等不同的叫法。

根據流程組合，分為單程板式換熱器和多程板式換熱器。

根據兩種介質的流動方向，分為順流（并流）板式換熱器、逆流板式換熱器、交叉流（橫流）板式換熱器。

按照流道的間隙大小，分為常規間隙板式換熱器和寬間隙板式換熱器。

按照是否是成套產品，可分為單機板式換熱器和板式換熱器機組。

四、板式換熱器優缺點

1. 優點：

• 換熱效率高，熱損失小。

• 結構緊湊輕巧，占地面積小，單位體積內的換熱面積為管殼式的2~5倍。

• 應用廣泛，使用壽命長。

• 容易改變換熱面積或流程組合，適應性強。

• 重量輕，價格低，制作方便。

• 容易清洗，散熱損失小。

2. 缺點：

• 結構特性導致需使用橡膠密封墊，密封周邊長，老化問題需注意。

• 承壓能力有限，工作壓力一般不宜超過2.5MPa，介質溫度應在低于250℃以下，否則有可能泄露。

• 流道狹窄，容易堵塞，需要定期清理。

• 流體阻力較大，處理量相對較小。

五、板式換熱器應用領域

板式換熱器在多個領域有廣泛應用，包括但不限于：

1. 制冷：用作冷凝器和蒸發器。

2. 暖通空調：配合鍋爐使用的中間換熱器、高層建筑中間換熱器等。

3. 化學工業：純堿工業、合成氨、酒精發酵、樹脂合成冷卻等。

4. 冶金工業：鋁酸鹽母液加熱或冷卻、煉鋼工藝?yán)鋮s等。

5. 機械工業：各種淬火液冷卻、減速器潤滑油冷卻等。

6. 電力工業：高壓變壓器油冷卻、發電機軸承油冷卻等。

7. 造紙工業：漂白工藝熱回收、加熱洗漿液等。

8. 紡織工業：粘膠絲堿水溶液冷卻、沸騰硝化纖維冷卻等。

9. 食品工業：果汁滅菌冷卻、動植物油加熱冷卻等。

10. 油脂工藝：皂基常壓干燥、加熱或冷卻各種工藝用液。

11. 集中供熱：熱電廠廢熱區域供暖、加熱洗澡用水等。

此外，板式換熱器還應用于石油、醫藥、船舶、海水淡化、地?zé)崂?、太?yáng)能利用等領域。

六、板式換熱器選型與計算

在選型時，需要根據實際情況綜合考量多個因素，包括換熱面積、傳熱系數、對數平均溫差、污垢系數等。換熱面積的計算公式為：換熱面積=換熱量/換熱系數/對數平均溫差/污垢系數。其中，換熱量可通過建筑面積和采暖熱指標（即熱負荷）來計算。傳熱系數是板式換熱器選型計算中的關鍵參數，它受到換熱器自身結構的影響，針對不同的流道和板片，都有各自的經驗公式來估算。

綜上所述，板式換熱器具有諸多優點和廣泛的應用領域。在選型和使用過程中，需要綜合考慮多個因素以確保其正常運行和高效性能。
